 La resto de mon petit Small Orange.

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
jb35
..
..


Nombre de messages : 47
Localisation : Rennes
Date d'inscription : 02/07/2010

MessageSujet: La resto de mon petit Small Orange.   Ven 20 Juil 2012 - 14:55

Bonjour à tous, voici ce petit reportage photo pour vous faire partager la resto de mon Small.

Pour la petite histoire, j'avais cet engin stocké dans la grange de mes parents depuis 10 ans avec toujours cette volonté "qu'un jour je roulerai avec".
Avec le temps cette volonté n'a pas fléchis et c'est transformée en rêve...
C'est donc après 3 ans de préparations, de lectures de forums en tous genre, de contacts avec des gens géniaux que je me suis lancé dans cette petite aventure.

Voici le scoot avant resto :



Comme vous pouvez le remarquer, il manque un petit détail ennuyeux : le nez. J'ai donc récup un autre nez sur une épave :

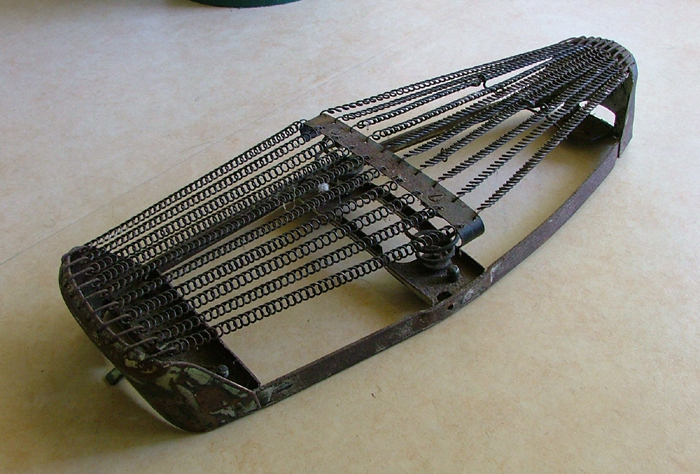

La carcasse de la selle :

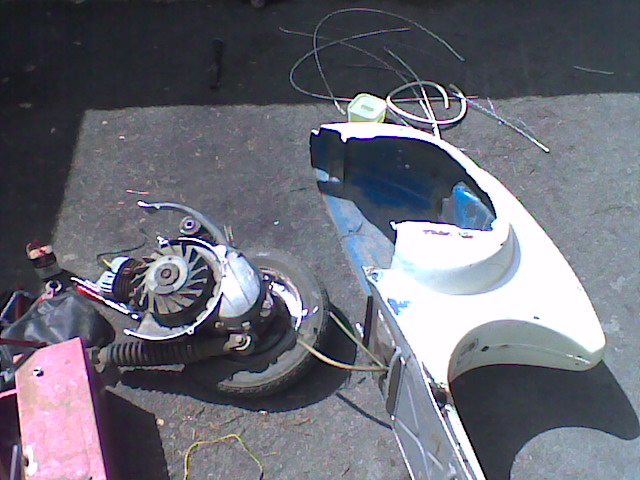

Démontage du scoot :



Début des hostilitées : Polissage du scoot à blanc. Pour faire cela, je me suis aidé d'un décapeur thermique, un couteau de peintre, d'une brosse métallique et d'un papier ponce.

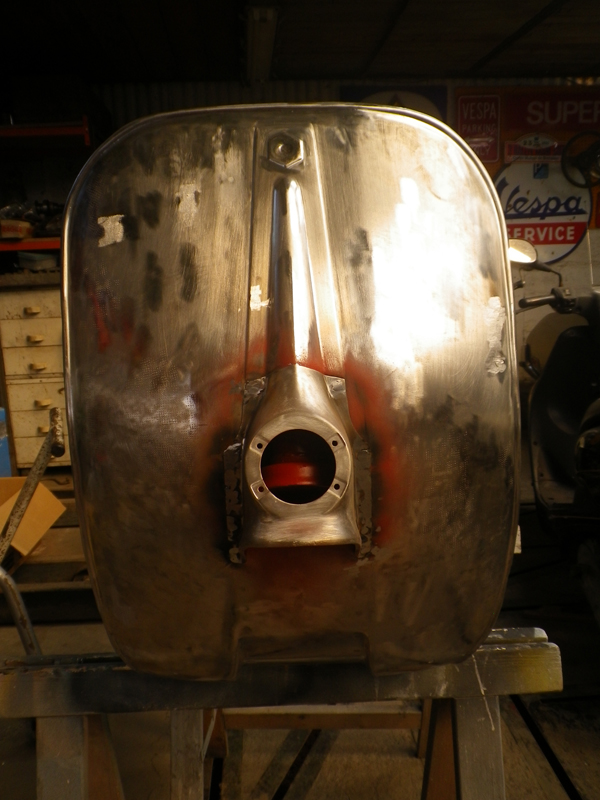

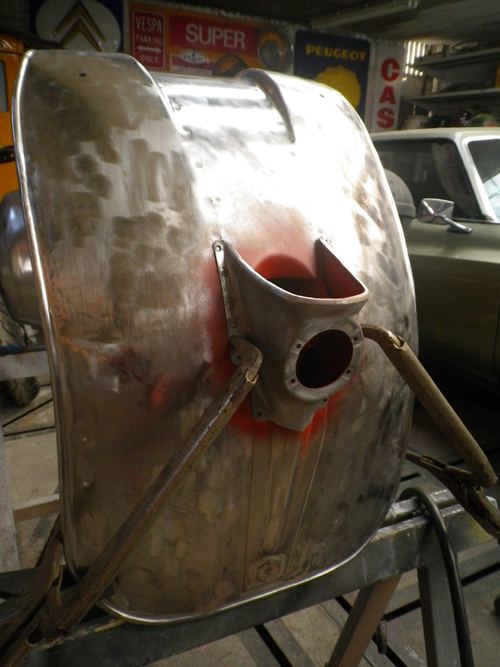

Positionnement du nez et soudure :





Masticage (et ponçage ^^) :



Une fois le masticage bouclé, ajustement des logos, baguettes de plancher et autres accessoires :

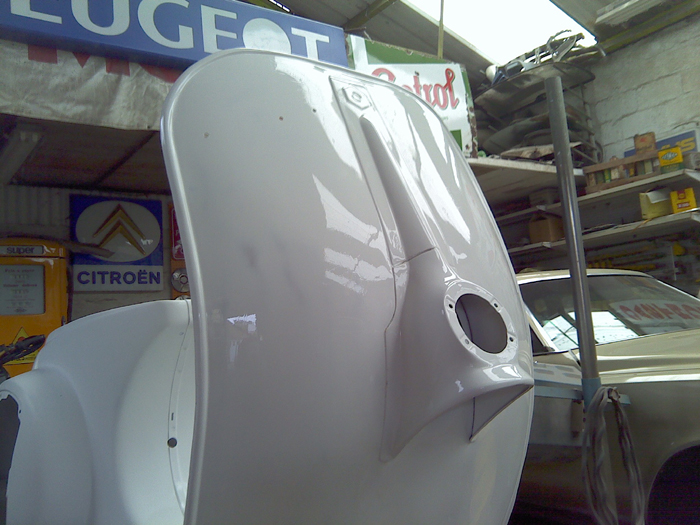

Mise en apprêt et anti-gravillons:









Ponçage de l'apprêt à l'eau (ça brille parce que je recouvrai d'eau pour voir le résultat de mon ponçage avec des reflets comme un vernis) :

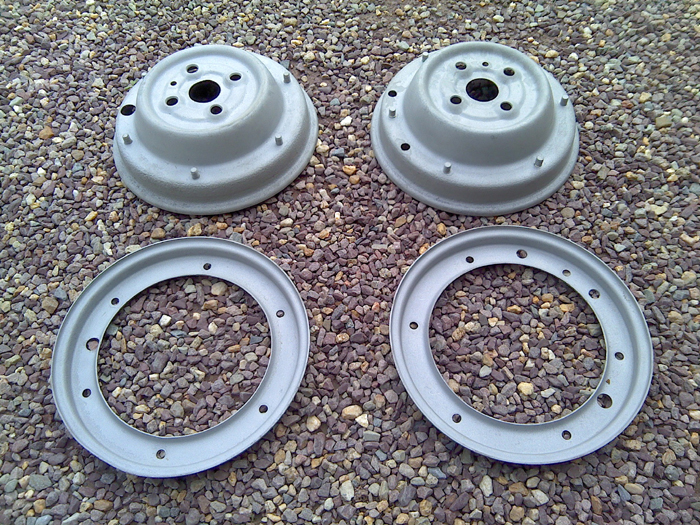

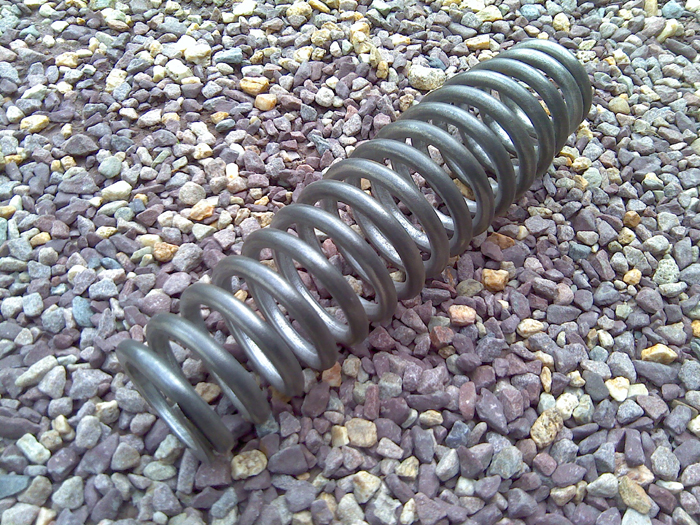

Sablage de la béquille et des roues et ponçage du ressort d'amortisseur arrière : (pour la petite histoire, la béquille est une fabrication artisanale à l'aide d'un piquet pour tenir les clôtures des vaches)







Fabrication des pattes pour renforcer le plancher au niveau de la fixation de la béquille :



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jb35
..
..


Nombre de messages : 47
Localisation : Rennes
Date d'inscription : 02/07/2010

MessageSujet: Re: La resto de mon petit Small Orange.   Ven 20 Juil 2012 - 15:15

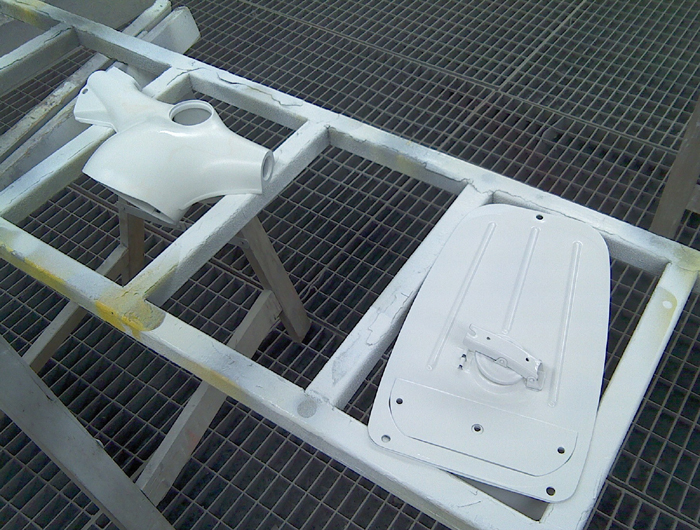

Peinture du scoot :







Remontage :





















Électricité :

J'ai réussis à recâbler comme à l'origine grâce à ce schémas de câblage (ça m'a rappelé mes courts de techno ^^)



Voici un diagramme que j'ai fait comme ceux qu'on trouve sur le net. Comme je n'avais pas trouvé le miens, j'espère que cela servira à quelqu'un !



Les photos de fils câblés comme il faut :







Très important : comme le système de masse est bizarre, il ne faut surtout pas qu'une des ampoules ne soient reliées directement au cadre (qui est une masse, mais pas la bonne). J'ai rencontré ce problème en posant mon feux arrière (qui est une refab) car la vis de fixation fait contact avec une des cosses de l'ampoule et ça produisait un court circuit une fois cette vis serrée sur la cadre. La solution : isoler la vis avec de la gaine thermique et une rondelle en caoutchouc.

Bon à ce stade la scoot est finis. Je n'ai pas encore pris le temps de prendre des zolies photos du scoot finis car je ne fait que rouler avec mais promis, dés que j'en ai je vous les poste !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Elgato_breton
Admin


Nombre de messages : 2902
Localisation : Rennes 35
Date d'inscription : 01/02/2007

MessageSujet: Re: La resto de mon petit Small Orange.   Ven 20 Juil 2012 - 17:10

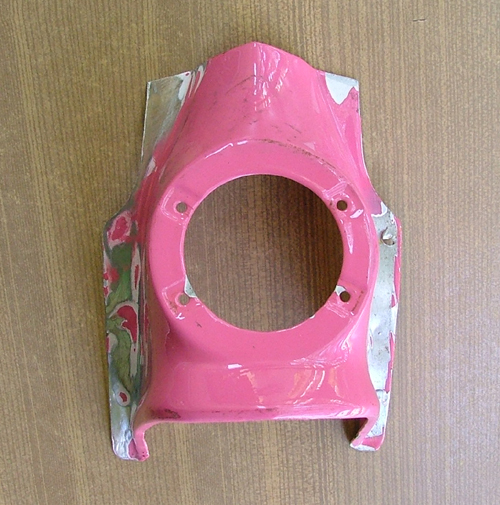

J'ai donc récup un autre nez sur une épave :

Je connais ce petit bout de tole rose..... enfin il me semble, Nico aurait tu cedé le nez de ton épouse ?? Laughing Laughing Laughing

Très beau travail de carrosserie peinture. Du metier j'imagine !! par contre ton piston il ne serait pas un peu (bcp) plus gros que l'origine ?? clown
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.vespaclubrennes.fr
jb35
..
..


Nombre de messages : 47
Localisation : Rennes
Date d'inscription : 02/07/2010

MessageSujet: Re: La resto de mon petit Small Orange.   Ven 20 Juil 2012 - 17:22

Elgato_breton a écrit:
J'ai donc récup un autre nez sur une épave :

Je connais ce petit bout de tole rose..... enfin il me semble, Nico aurait tu cedé le nez de ton épouse ?? Laughing Laughing Laughing

Très beau travail de carrosserie peinture. Du metier j'imagine !! par contre ton piston il ne serait pas un peu (bcp) plus gros que l'origine ?? clown

Merci pour le compliment. Je n'avait jamais fait ça auparavant, j'ai tout appris "sur le tas". Quand à mon nouveau piston, c'est un effet d'optique bien sur clown .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gasgasone
......
......


Nombre de messages : 1100
Localisation : Rennes
Date d'inscription : 19/07/2009

MessageSujet: Re: La resto de mon petit Small Orange.   Ven 20 Juil 2012 - 17:59


Ahhh mais ce nez me parait vraiment être celui de Madame Mayo...
Monsieur Mayo ne nous dit pas tout...

Beau Boulot en tout cas et chapeau a Bruno... Basketball

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jb35
..
..


Nombre de messages : 47
Localisation : Rennes
Date d'inscription : 02/07/2010

MessageSujet: Re: La resto de mon petit Small Orange.   Ven 20 Juil 2012 - 18:13

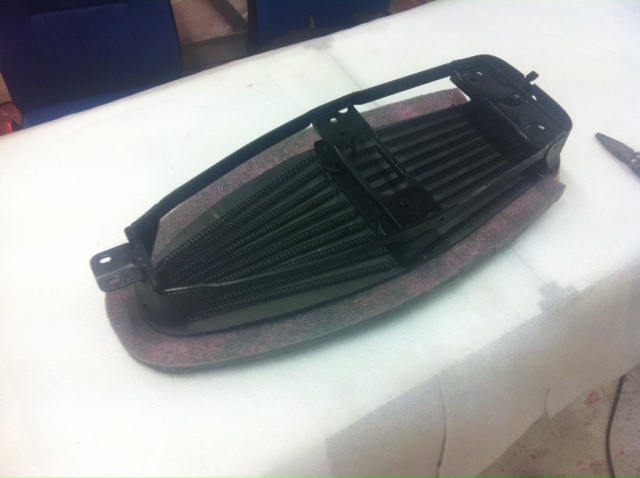

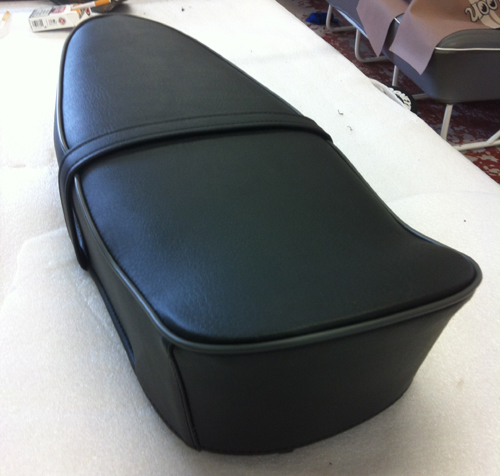

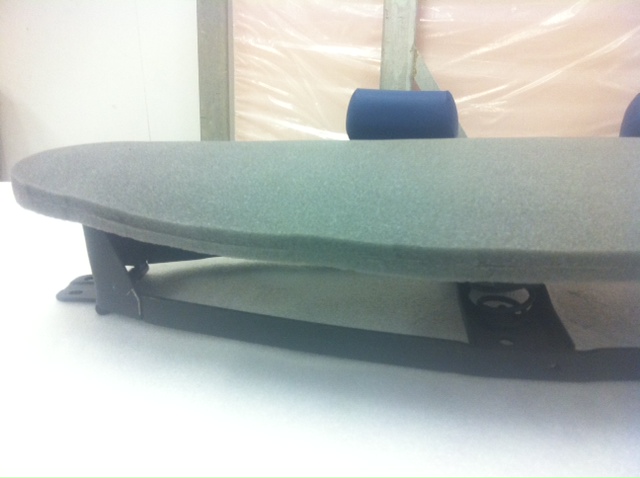

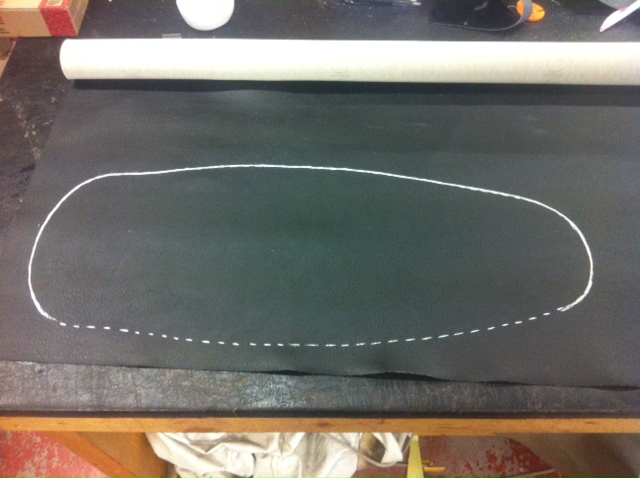

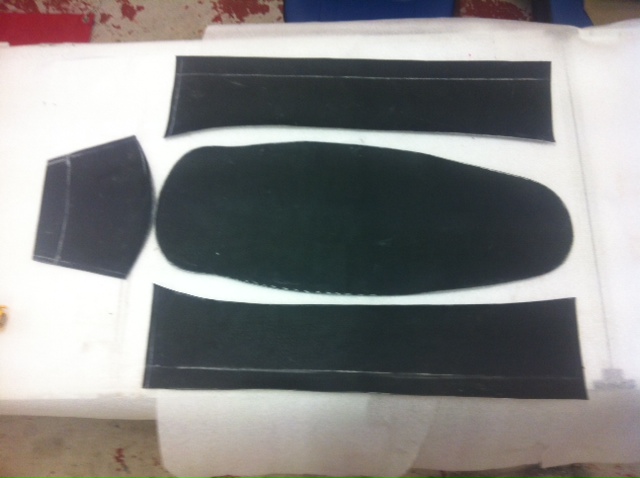

Réfection de la selle :

Un amis qui est sellier m'avait promis de me refaire ma selle pour mes 30 ans.











Par contre, manque de bol, j'ai un ressort en "tire bouchon" sur 2 qui à cassé net hier soir alors que je rentrais chez moi paisiblement.
J'ai entendu et senti un "POC" ainsi qu'une soudaine perte de confort...
D'abord très étonné que ça casse, je me suis dit que c'était peut être qu'il était un peu fatigué (je ne connais pas le kilométrage précis de ce scoot). En tout cas ça doit pas arriver souvent...

Toujours est il qu'il faut que je le remplace maintenant...

Donc je fait appel à vous, si vous avez ça qui traine... ou plutôt une vielle selle toute morte (avec un de ces ressorts), je suis preneur (je suis de Rennes).

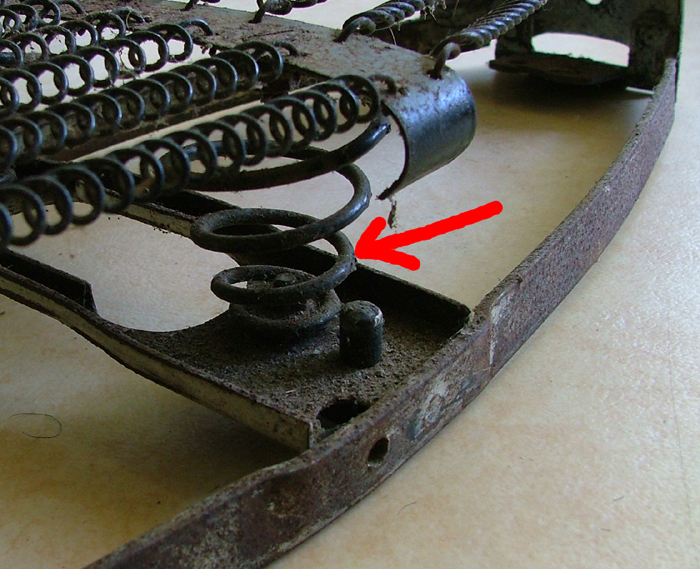

Voici une photo du ressort incriminé :

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gasgasone
......
......


Nombre de messages : 1100
Localisation : Rennes
Date d'inscription : 19/07/2009

MessageSujet: Re: La resto de mon petit Small Orange.   Ven 20 Juil 2012 - 18:20

... Surcharge pondérale...?

Ou alors :
http://www.sip-scootershop.com/en/products/spring+kit+seat+for+vespa+_90731000

http://www.sip-scootershop.com/en/products/spring+kit+seat+universal+_98838000

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jb35
..
..


Nombre de messages : 47
Localisation : Rennes
Date d'inscription : 02/07/2010

MessageSujet: Re: La resto de mon petit Small Orange.   Ven 20 Juil 2012 - 18:31

Ben c'est ça que je comprends pas Question Je viens de me peser tout de suite et je fait 66kg avec mes docs au pieds Laughing .

Merci pour les liens, j'avais vu aussi ^^ mais je trouve que c'est hyper cher pour ce que c'est. Enfin c'est sur que si je ne trouve pas je sais qu'il y en a là...

Je préfèrerais bien sur trouver sur rennes un scooteriste cool qui aurait ça en rab et qui me le ferait pour pas trop cher, voire donnée à charge de revanche contre une bière bien fraiche !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hugus!
......
......


Nombre de messages : 1806
Localisation : Rennes
Date d'inscription : 02/02/2007

MessageSujet: Re: La resto de mon petit Small Orange.   Sam 21 Juil 2012 - 10:57

Très beau boulot!

Le orange est magnifique.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bikers-society.forumactif.org/
Elgato_breton
Admin


Nombre de messages : 2902
Localisation : Rennes 35
Date d'inscription : 01/02/2007

MessageSujet: Re: La resto de mon petit Small Orange.   Lun 23 Juil 2012 - 18:33

hugus! a écrit:
Très beau boulot!

Le orange est magnifique.

Orange is "Stihl" magnifique Laughing Laughing


Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.vespaclubrennes.fr
MAYO
.....
.....


Nombre de messages : 811
Localisation : RENNES (35)
Date d'inscription : 02/02/2007

MessageSujet: Re: La resto de mon petit Small Orange.   Lun 23 Juil 2012 - 19:40

Non, ce n'est pas le nez de ma femme.... Je l'ai encore dans l'atelier...



Par contre je la reconnais bien avec sa tronçonneuse sur la photo, quand on est aller faire du bois pour l'hivers prochain...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.vespaclubrennes.fr
jimmyv5a
...
...


Nombre de messages : 152
Localisation : RENNES
Date d'inscription : 07/09/2010

MessageSujet: Re: La resto de mon petit Small Orange.   Jeu 21 Aoû 2014 - 0:24

Je deterre ce poste pour demander a ce qu'il soit deplacer dans grand travaux car je pense que les criteres d'admissions sont respecter cyclops cyclops Laughing

Merci aux administrateurs
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ziziryder35
.....
.....


Nombre de messages : 791
Localisation : rennes
Date d'inscription : 07/02/2007

MessageSujet: v5a   Sam 23 Aoû 2014 - 16:43

salut aurais tu quelques photos de l intérieur du phare avec les commandes et les butées de fin de course des leviers de commandes ........
merci d avance
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://ziziryder35200.skyrock.com/
jimmyv5a
...
...


Nombre de messages : 152
Localisation : RENNES
Date d'inscription : 07/09/2010

MessageSujet: Re: La resto de mon petit Small Orange.   Sam 23 Aoû 2014 - 21:14

il n'y as pas de butées c ton câble tendu qui fait l’arrêt de ta poignée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ziziryder35
.....
.....


Nombre de messages : 791
Localisation : rennes
Date d'inscription : 07/02/2007

MessageSujet: Re: La resto de mon petit Small Orange.   Dim 24 Aoû 2014 - 0:20

Ça je le sait ce qui m intéresse c les Pièces que je dois acheter car j ai le même modèle. ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://ziziryder35200.skyrock.com/
jimmyv5a
...
...


Nombre de messages : 152
Localisation : RENNES
Date d'inscription : 07/09/2010

MessageSujet: Re: La resto de mon petit Small Orange.   Dim 24 Aoû 2014 - 1:06

Met une photo de tes tube et je te dirai
C par rapport au trou de la goupille qu'ont sait quel palonnier prendre
Si ton trou est a 5mm du bord du tube c les memes que sur px avec 2 entretoise (une de chaque cote)
Si c a 3 ou 4 cm c le kit qui se manchonne par l'interieur comme sur les gtr sprint ect avec une bague plastique qui fait entretoise cote accelerateur
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ziziryder35
.....
.....


Nombre de messages : 791
Localisation : rennes
Date d'inscription : 07/02/2007

MessageSujet: Re: La resto de mon petit Small Orange.   Dim 24 Aoû 2014 - 2:24

Je suis plus a la recherche des Pièces passent et Arrêt de gaines ainsi que de celle qui retient le phare fixée a la base intérieur du guidon
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://ziziryder35200.skyrock.com/
jimmyv5a
...
...


Nombre de messages : 152
Localisation : RENNES
Date d'inscription : 07/09/2010

MessageSujet: Re: La resto de mon petit Small Orange.   Dim 24 Aoû 2014 - 2:32

La tole qui bloque les gaines vaut 11 euro chez sip et la petite languette je c pas mais sa doit pas etre enorme
Si t pas presser je commanderai surement chez sip d'ici 3 semaine
Dit moi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Elgato_breton
Admin


Nombre de messages : 2902
Localisation : Rennes 35
Date d'inscription : 01/02/2007

MessageSujet: Re: La resto de mon petit Small Orange.   Lun 25 Aoû 2014 - 8:08

Zizi, tu as essayé de me joindre ce we.... mon tel etait absent, son maitre l'ayant lachement abandonné au buro. essayes encore  :^^:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.vespaclubrennes.fr
fredvespa
...
...


Nombre de messages : 130
Localisation : la jarrie
Date d'inscription : 01/08/2008

MessageSujet: Re: La resto de mon petit Small Orange.   Mer 21 Jan 2015 - 15:08

superbe, copieur va Very Happy Very Happy
le meme mais EN 125 PRIMAVERA.

AVANT
url=https://servimg.com/view/18506371/225][/url]

APRES
url=https://servimg.com/view/18506371/225][/url]



url=https://servimg.com/view/18506371/228][/url]

pour info, il est à vendre 2000 euros avec CG normale. livraison possible aux merlin.

06 37 84 68 86
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jb35
..
..


Nombre de messages : 47
Localisation : Rennes
Date d'inscription : 02/07/2010

MessageSujet: Re: La resto de mon petit Small Orange.   Dim 22 Fév 2015 - 22:24

Bon, je voix que mon scoot plait apparemment et j'en suis très flatté Wink

Surtout si je lance une nouvelle mode, le orange!

L'annonce au dessus est "réglo" si on retire le fait qu'elle arrive dans mon topique qui n'est pas la rubrique "Petites Annonces".

Mais toutes ne le sont pas : Amis scootéristes, ne vous laissez point bernés par les annonces de faussaires qui pullulent sur leboncoin, et oui, on m'a déjà rapporté que certains vendeurs peu scrupuleux se servaient de mes propres photos pour promettre des sortes de "copies" de mon petit bijoux !

A propos des photos en questions, celles ci sont tirées de cette série là que je vous passes pour le plaisir de vos yeux !

Voici quelques photos "avant-après" la resto :



































Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gasgasone
......
......


Nombre de messages : 1100
Localisation : Rennes
Date d'inscription : 19/07/2009

MessageSujet: Re: La resto de mon petit Small Orange.   Mar 24 Fév 2015 - 14:06

Vraiment c'est joli... et en 125 en plus...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: La resto de mon petit Small Orange.   Mar 24 Fév 2015 - 16:55

Magnifique !!!
Revenir en haut Aller en bas
jb35
..
..


Nombre de messages : 47
Localisation : Rennes
Date d'inscription : 02/07/2010

MessageSujet: Re: La resto de mon petit Small Orange.   Mer 25 Fév 2015 - 10:24

Merci !
